别再混淆了！读懂 GB/T 228.1 中的“伸长率”和“延伸率”

更新时间：2026-01-30

点击次数：105

“我要测 R_p0.2，可以不用引伸计吗?"

“断裂伸长率怎么测？"

“断后伸长率和断裂伸长率有什么区别？"

……

在金属材料拉伸试验中，用户往往会产生以上疑问。想要更好地理解这些问题出现的背后原因，首先我们需要理解“伸长率"和“延伸率"这两个术语的定义。

术语定义

国家标准 GB/T 228.1-2021《金属材料拉伸试验第1部分：室温试验方法》对于“伸长率"和“延伸率"的定义：

在延伸率的定义中明确提出了引伸计标距的概念，也就是说，所有和延伸率相关的结果都需要通过引伸计测量得到。

为了更直观地理解两者差异，以下为标准中的图 1 延伸的定义。图中包含了常见的几种伸长率或延伸率要求。

其中，断后伸长率明确提出可通过引伸计或直接从试样上测得，也就是标准 20.1 和 20.2 提及的手动划线拼接测量法和从引伸计测得的总延伸中扣除弹性延伸部分。

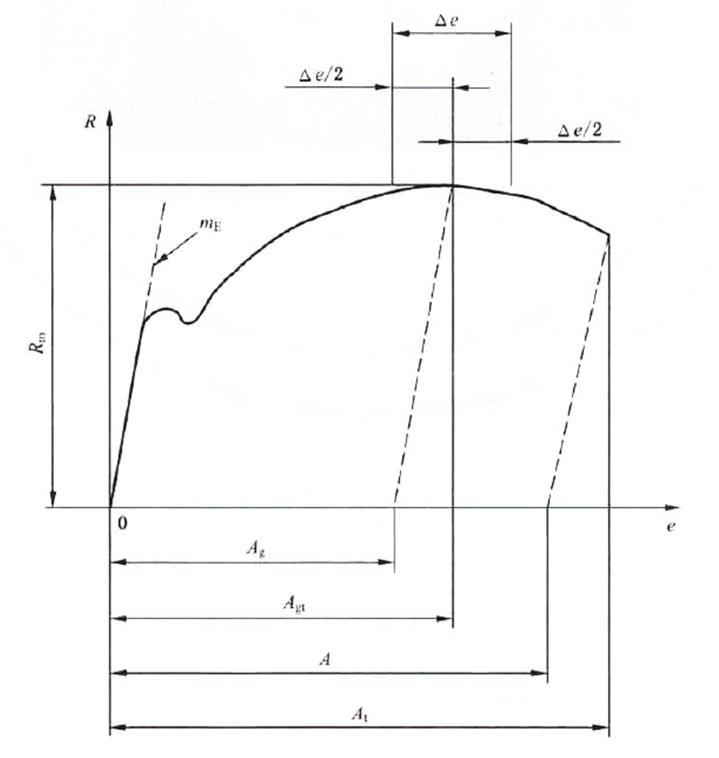

图1 延伸的定义

标引符号说明：

A —— 断后伸长率(从引伸计的信号测得的或者直接从试样上测得这一性能)；

A_g —— 最/大力塑性延伸率；

A_gt—— 最/大力总延伸率；

A_t—— 断裂总延伸率；

e —— 延伸率；

m_E—— 应力-延伸率曲线上弹性部分的斜率；

R —— 应力；

R_m—— 抗拉强度；

△e —— 平台范围。

理解了伸长率和延伸率之间的差异，我们不仅可以清晰地知道“材料变形"的结果是否需要用引伸计。同时，与其相关的测试结果，诸如 m_E 、规定塑性延伸强度 R_p等，也是基于“延伸"概念的性能，使用引伸计是强制性的。

您可根据测试需求，选择合适的引伸计。

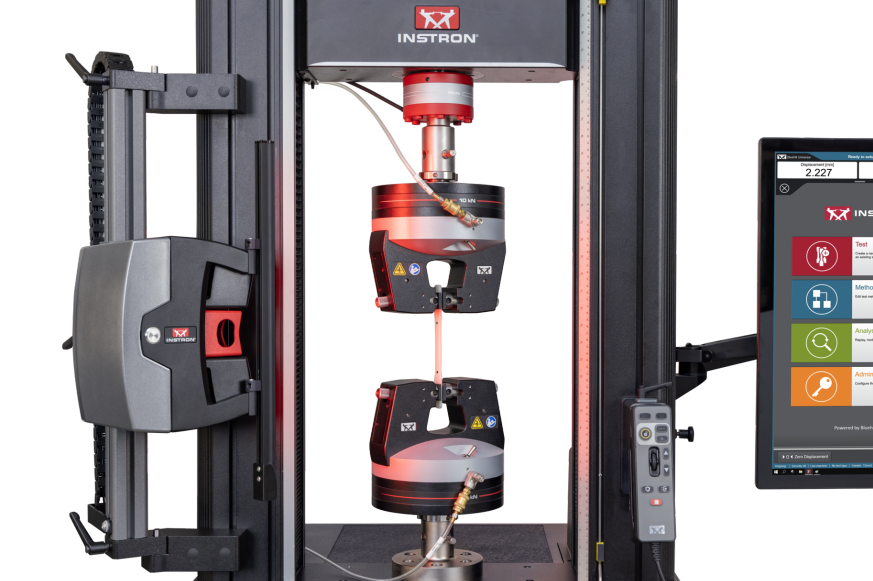

Instron AVE3 视频引伸计

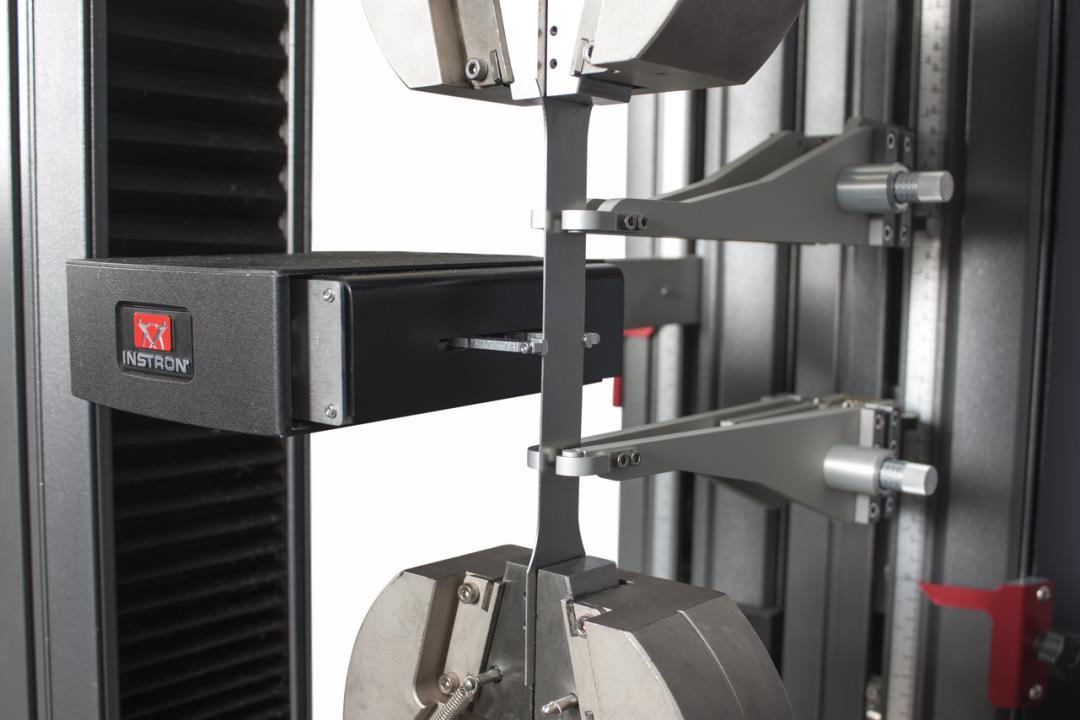

Instron 全自动夹持式引伸计

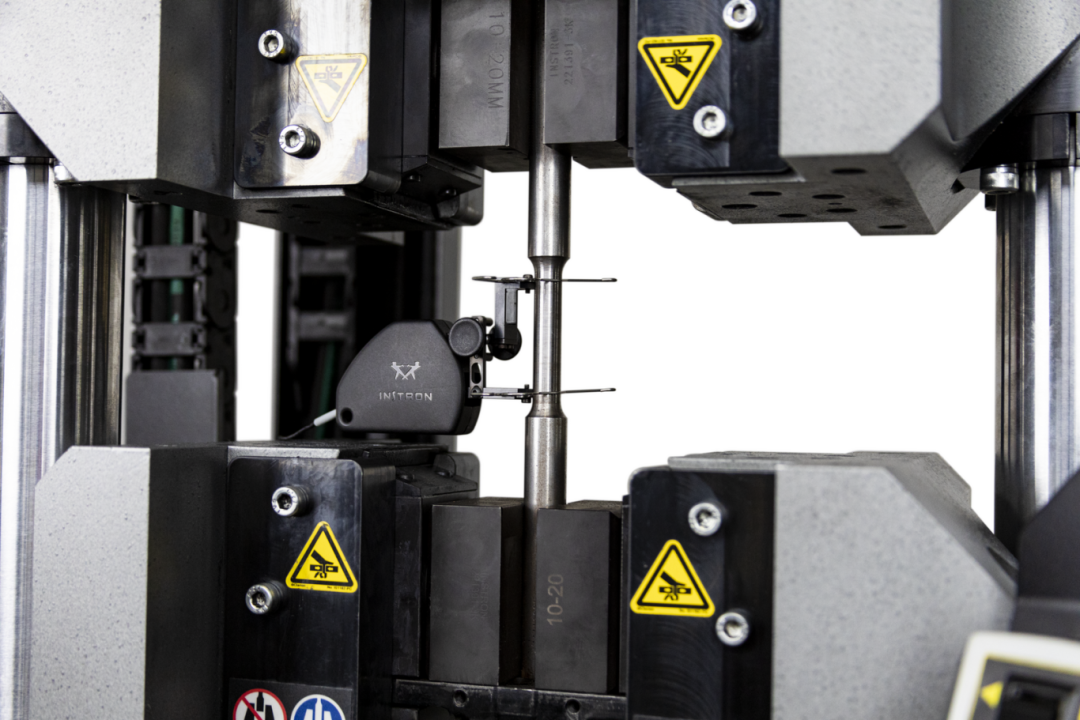

Instron 夹持式引伸计

那么，再次回到最初的三个问题，您知道答案或问题本身存在的概念错误了吗？

软件设置

通常，理解“伸长率"和“延伸率"的区别后，用户最关心的问题便是：软件里该如何设置断后伸长率？我们以 Instron 的 Bluehill Universal 软件为例，基于前文中提及的两种测量方式进行介绍。

需要注意的是：手动拼接法原则上只有断裂处与zui接近的标距标记的距离不小于原始标距的三分之一情况方为有效，而引伸计测量法原则上断裂发生在引伸计标距以内方为有效。

手动拼接方案

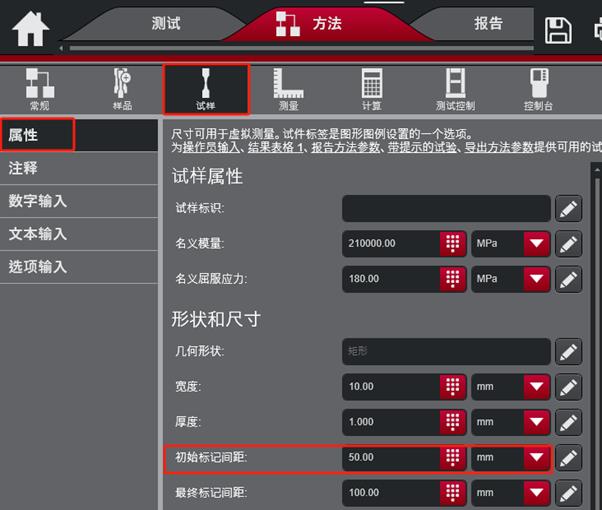

在“试样"界面选择“属性"，在“初始标距间距"填入试样的“原始标距"

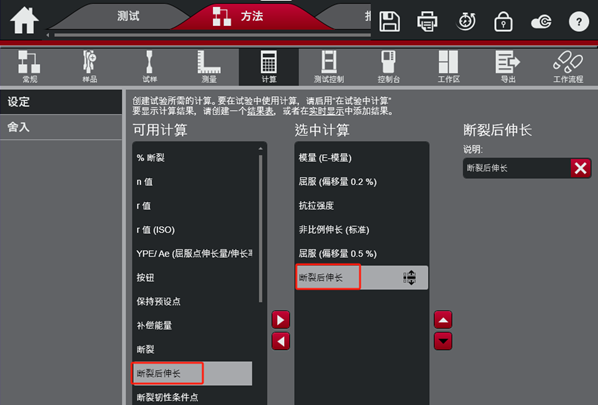

在“计算"界面选择“设定"，左侧“可用计算"中选取“断裂后伸长"至右侧“选中计算"

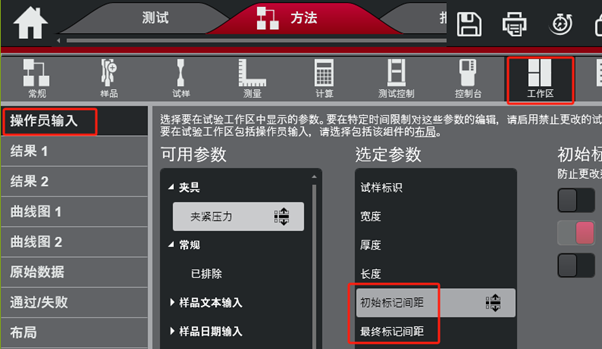

在“工作区"界面选择“操作员输入"，并在“试样属性"中选取“初始标记间距"和“最终标记间距"

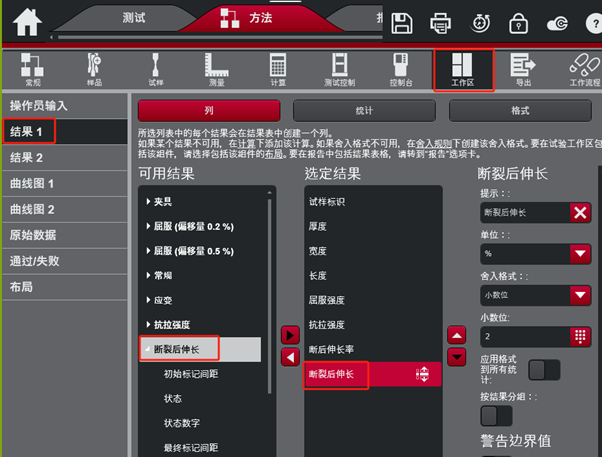

在“工作区"界面选择“结果 1"，左侧“可用结果"中“断裂后伸长"下选取“断裂后伸长"至右侧“选定结果"

在“测试"界面中，测量好试样的断后标距，选中对应试样，输入至“最终标记间距"，即可在“结果 1"中看到断后伸长率结果

引伸计测量方案

在“计算"界面中的“设定"模块，左侧“可用计算"中选取“非比例伸长"至右侧“选中计算"

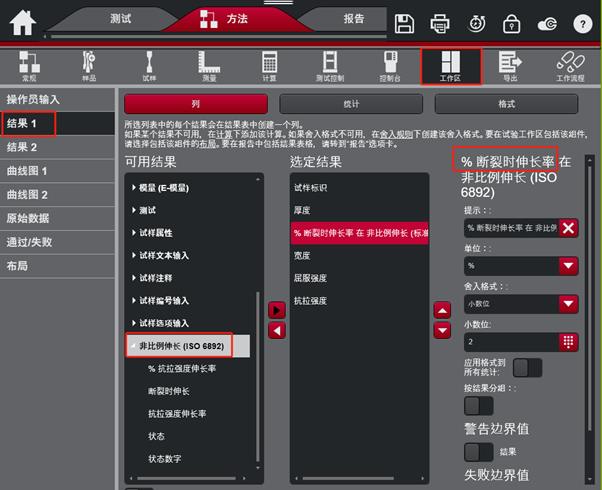

在“工作区"界面的“结果"模块，左侧“可用计算"中选取“非比例伸长"下的“% 断裂时伸长率"至右侧“选中计算"

从 GB/T 228.1-2021 的术语体系中可以看出，“伸长率"与“延伸率"并非同一概念的不同表述，而是基于不同测量状态的两个独立指标。对二者进行准确区分，不仅是术语层面的严谨要求，也是保证拉伸试验数据科学解读与合理应用的前提。

*本文基于标准进行简要概述说明，更多概念与操作细节请详见标准。
